概述
RPC-6T系列智能電力電容一體機（以下簡稱為智能電容），是本公司研發并擁有自主產權的新一代經濟型的無功補償裝置，是以自愈式低壓電力電容器（S型包含1組共補電容器組，F(xiàn)型包含1組分補電容器組）為主體，采用先進的單片機検測技術，實現精準控制磁保持繼 電器在電壓零點時刻快速閉合，在電流零點時刻快速分?jǐn)啵瑥亩岣吡送肚兴俣燃把a(bǔ)償效果，提高了抗諧波能力。由于采用磁保持繼電器, 裝置只在投切動作瞬間耗電，平時不耗電，真正達到節能降耗的目的。輸入信號與裝置有光電隔離，抗干擾能力強，運行安全可靠。
RPC-6T系列智能電容產品集過零投切技術、網絡技術和最新電氣技術自主研制而成，具有模塊化、智能化、小型化、零投化、多樣化等特點。 該系列智能電容全部為受控型，組網時必須與本公司生產的智能無功功率補償控制器配套使用。

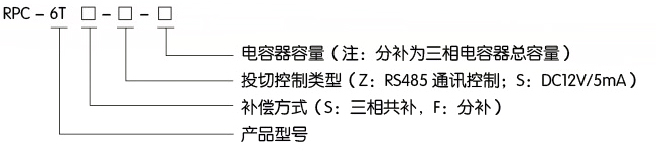

型號說明
技術參數
補償方式 | 產品型號 | 容量(KVar) | 電壓（V） | 高度H (mm) |
三相共補 （受控型） | RPC-6TS-40 | 30 | 450 | 340 |
RPC-6TS-35 | 40 | 450 | 340 | |
RPC-6TS-30 | 35 | 450 | 340 | |
RPC-6TS-25 | 30 | 450 | 340 | |
RPC-6TS-20 | 25 | 450 | 340 | |
RPC-6TS-15 | 20 | 450 | 250 | |
RPC-6TS-10 | 15 | 450 | 250 | |
RPC-6TS-5 | 10 | 450 | 250 | |
三相分補 （受控型） | RPC-6TF-30 | 5 | 250 | 420 |
RPC-6TF-20 | 20 | 250 | 340 | |
RPC-6TF-15 | 15 | 250 | 340 | |
RPC-6TF-10 | 10 | 250 | 250 | |
RPC-6TF-5 | 5 | 250 | 250 |

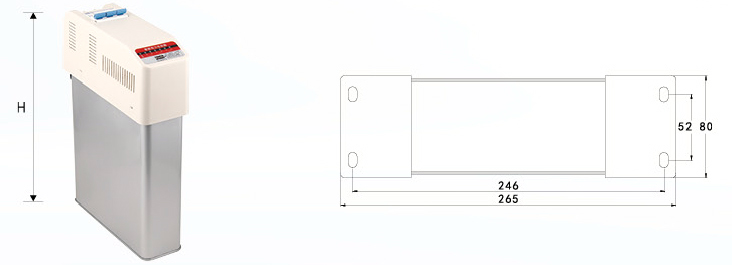

外形尺寸

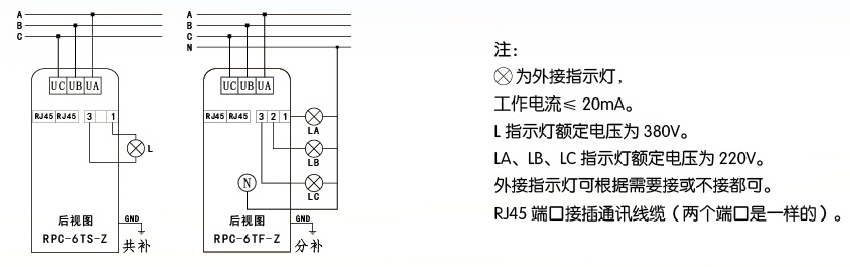

安裝接線圖
控制器選型
型號 | 電壓 | 補償類型 | 諧波保護 | 溫度保護 | 通訊 | 最大回路 | 時鐘顯示 | 數據存儲 |
RPC6ZF-BCPT | 3相4線 | 混合補償 | . | . | . | 32 | . | . |
RPC6ZF-BC | 3相4線 | 混合補償 | . | . | 32 | |||
RPC6ZF-B | 3相4線 | 混合補償 | . | 32 | ||||
RPC6ZS-BC | 線 380V | 三相共補 | . | . | 32 | |||
RPC6ZS-B | 線 380V | 三相共補 | . | 32 |
技術參數
電源電壓 | 380V(Ua-Uc) ± 20% | 信號電壓 | AC 50V-275VI 相電壓) |
信號電流 | AZ0-55X | 工作頻率 | 45-65HZ |
欠壓門限 | 防護等級 | 外売IP30 | |
最小工作電流（靈敏度） | 32個 | ||
RS485負載強度 | <6VA | ||
整機能量消耗 | 嵌入式安裝倒齒附件螺絲固定 | ||
安裝方式 | 可拔插接線端子螺絲固定 | ||
連接方式 | 50mA | ||
外形尺寸 | 長(120mm) x 寬(120mm) x 深(87mm) | ||
安裝尺寸 | 實物尺寸 112mm x 112mm,開孔尺 113mm x 113mm | ||

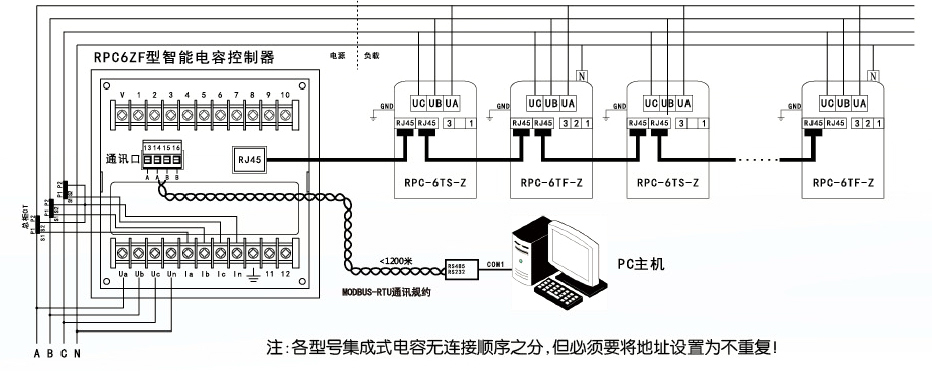

RPC-6T-Z系列與RPC6ZF型控制器組成混合補償系統典型應用接線圖

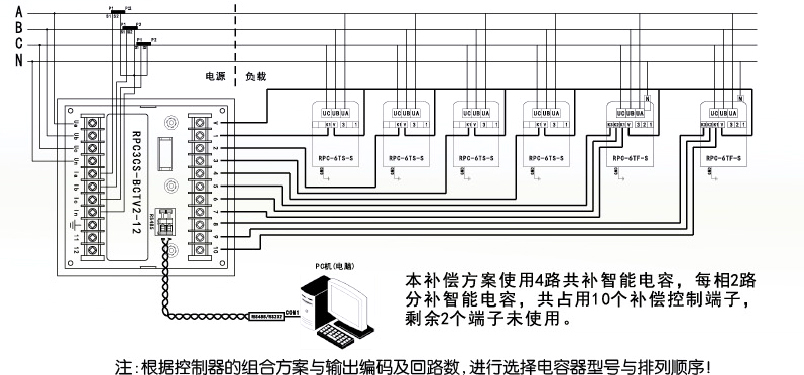

RPC-6TS-S系列與RPC3CS-BCTV2型控制器組成混合補償系統典型應用接線圖
