概述

該系列為變頻器用出線電抗器用于變頻器輸出側端，與變頻器串聯，當?shù)蛪弘娋W(wǎng)中有大量整流、變勰置等諧波源時，其產生的高次諧 波會嚴重危害主變及其它電器設備的安全運行。電抗器與變頻器相連接后，能有效吸收電網諧波，降低高次諧波造成的漏電流，降低電機的 噪音以及渦流損耗，用于平滑濾波，降低瞬變電壓dv/dt,延長電機壽命。

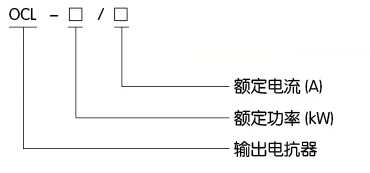

型號及其含義

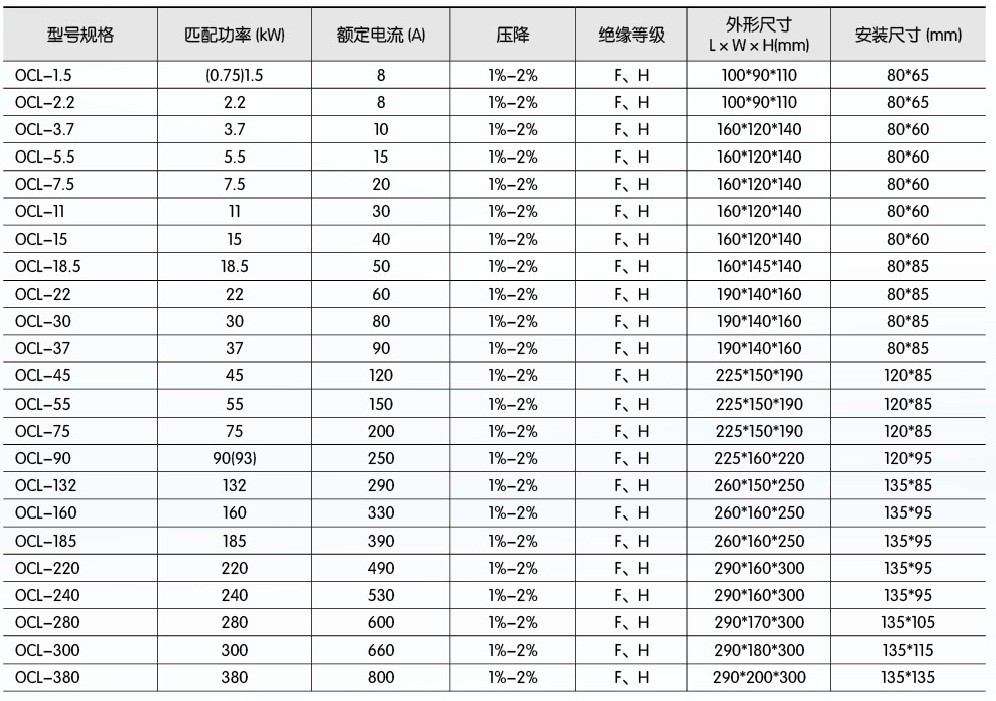

產品參數

1、 額定工作電壓：380V/440V 50Hz

2、 額定工作電流：5A至1600A

3、 抗電強度：鐵芯一繞組3000VAC/50Hz/5mA/10s無飛弧擊穿 (工廠測試)

4、 絕緣電阻：1000VDC絕緣阻值N100MV

5、 電抗器噪音：小于65dB(與電抗器水平距離點1米測試)

6、 防護等級：IPOO

7、 絕緣等級：F級以上

8、 產品執行標準：IEC289:1987電抗器

GB10229-88 電抗器(eqv IEC289：1987)

JB9644-1999半導體電氣傳動用電抗

OCL 型輸出電抗器

備注：以上參數僅為典型值供參考，可根據客戶要求定做，我公司保留對數據變更的權利。

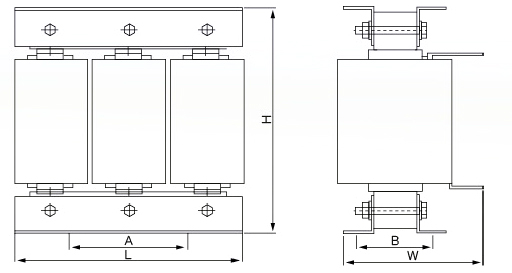

產品外形圖
